热力循环对增材制造钛合金界面稳定性的影响!
资讯来源:www.bjrhti.com 发布时间:2021-12-28 02:17:57

热力循环对增材制造钛合金界面稳定性的影响!(图1)

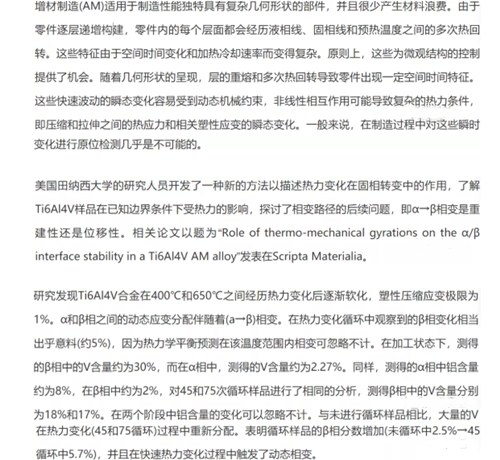

热力循环对增材制造钛合金界面稳定性的影响!(图2)

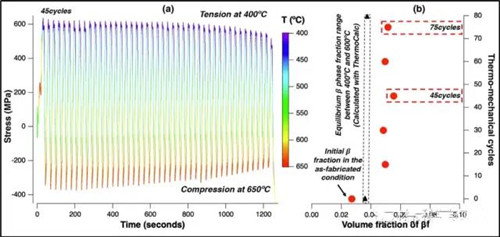

图1 400℃至650℃之间的热机械反转循环

热力循环对增材制造钛合金界面稳定性的影响!(图3)

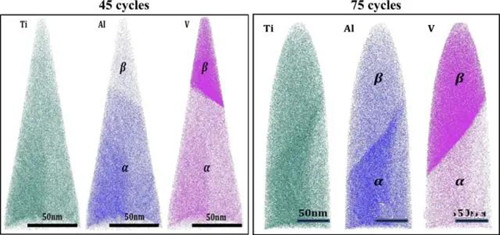

图2 热机械循环45次(左)和75次(右)样品中Ti、Al和V的三维重建图

热力循环对增材制造钛合金界面稳定性的影响!(图4)

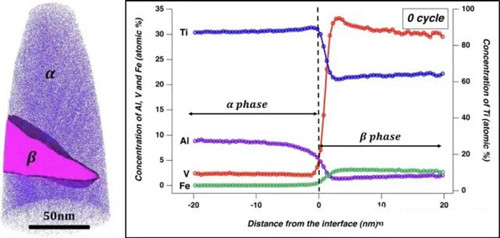

图3 三维重建原子图显示α和β相之间的界面及元素含量变化

热力循环对增材制造钛合金界面稳定性的影响!(图5)

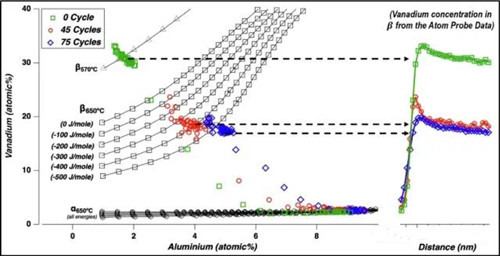

图4 β相650℃的平衡相边界等值线向下移动示意图

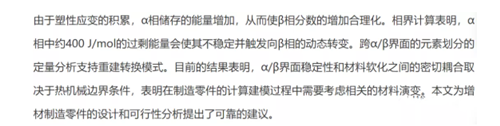

热力循环对增材制造钛合金界面稳定性的影响!(图6)
